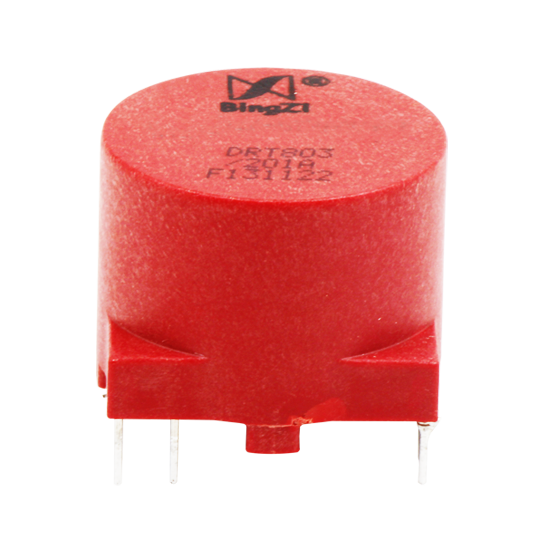

DRT系列IGBT驅動變壓器系我公司為驅動IGBT和MOSFET而專門研制的最新產品，以新型材料作為磁芯，可滿足多項應用要求。

一．產品特點：

① 耦合電容低，使之具有很高的抗干擾能力；

② 漏感小，保證了更好的輸出脈沖波形；

③ 無開關延時、瞬時傳輸功率高；

④ 抗電強度高，安全可靠；

⑤ 全封閉，機械和耐環境性能好；

⑥ 體積小巧，結構緊湊，外形美觀，針腳穿孔式安裝，使用方便。

二．使用條件：

① 環境溫度：-40℃~+85℃；

② 相對濕度：溫度為40℃時不大于90%；

③ 大氣壓力：860~1060mbar(約為650~800mmHg)。

三．絕緣耐熱等級：B級(130℃)

四．安全特性：

① 絕緣電阻：常態時大于1000MΩ；

② 阻燃性：符合UL94-V0級。

五．DRT系列驅動變壓器各型號典型特性對比表：

序號	型號	變比 (u)	∫udt (μVs)	耐壓 V_P (kV)	外形尺寸 (mm)³	重量	頁碼
1	DRT801/101A	1:1	280	3.1	16.6×12.5×13.5	4.9	127
2	DRT801/201A	2:1	280	3.1	16.6×12.5×13.5	4.6	127
3	DRT801/301A	3:1	280	3.1	16.6×12.5×13.5	4.8	127
4	DRT801/111B	1:1:1	280	3.1	16.6×12.5×13.5	5.0	127
5	DRT801/211B	2:1:1	280	3.1	16.6×12.5×13.5	4.6	127
6	DRT801/311B	3:1:1	280	3.1	16.6×12.5×13.5	4.6	127
7	DRT802/101A	1:1	310	3.1	20.2×20×14.5	7.8	127
8	DRT802/201A	2:1	310	3.1	20.2×20×14.5	7.5	127
9	DRT802/301A	3:1	310	3.1	20.2×20×14.5	8	127
10	DRT802/111B	1:1:1	310	3.1	20.2×20×14.5	7.6	127
11	DRT802/211B	2:1:1	310	3.1	20.2×20×14.5	7.5	127
12	DRT802/311B	3:1:1	310	3.1	20.2×20×14.5	7.3	127

序號	型號	變比 (u)	∫udt (μVs)	耐壓 V_P (kV)	外形尺寸 (mm)³	重量	頁碼
13	DRT803/101A	1:1	1000	6	30.14×27.94×25	36.5	128
14	DRT803/201A	2:1	1000	6	30.14×27.94×25	34.3	128
15	DRT803/301A	3:1	1000	6	30.14×27.94×25	35	128
16	DRT803/111B	1:1:1	1000	6	30.14×27.94×25	35	128
17	DRT803/211B	2:1:1	1000	6	30.14×27.94×25	34.3	128
18	DRT803/311B	3:1:1	1000	6	30.14×27.94×25	34.8	128
19	DRT804/101A	1:1	480	4.5	23×23×22	17.8	129
20	DRT804/201A	2:1	480	4.5	23×23×22	17.8	129
21	DRT804/301A	3:1	480	4.5	23×23×22	17.3	129
22	DRT804/111B	1:1:1	480	4.5	23×23×22	18.1	129
23	DRT804/211B	2:1:1	480	4.5	23×23×22	18.3	129
24	DRT804/311B	3:1:1	480	4.5	23×23×22	18.5	129
25	DRT805/101A	1:1	1000	4.5	27.6×25.1×20	23.5	129
26	DRT805/201A	2:1	1000	4.5	27.6×25.1×20	23.5	129
27	DRT805/301A	3:1	1000	4.5	27.6×25.1×20	23.8	129
28	DRT805/111B	1:1:1	1000	4.5	27.6×25.1×20	24	129
29	DRT805/211B	2:1:1	1000	4.5	27.6×25.1×20	23.3	129
30	DRT805/311B	3:1:1	1000	4.5	27.6×25.1×20	23.5	129
31	DRT806/101A	1:1	40	3.1	14×9.5×15	3.0	130
32	DRT806/201A	2:1	40	3.1	14×9.5×15	3.8	130
33	DRT806/301A	3:1	40	3.1	14×9.5×15	3.8	130
34	DRT807/101A	1:1	110	3.1	14×13.7×12	3.9	130
35	DRT807/201A	2:1	110	3.1	14×13.7×12	3.8	130
36	DRT807/301A	3:1	110	3.1	14×13.7×12	2.8	130
37	DRT807/111B	1:1:1	110	2.5	14×13.7×12	3.9	130
38	DRT807/211B	2:1:1	110	2.5	14×13.7×12	3.8	130
39	DRT807/311B	3:1:1	110	2.5	14×13.7×12	3.8	130
40	DRT808/101A	1:1	150	3.1	16.6×14.8×14.3	3.8	131
41	DRT808/201A	2:1	150	3.1	16.6×14.8×14.3	4.1	131
42	DRT808/301A	3:1	150	3.1	16.6×14.8×14.3	4.3	131
43	DRT808/111B	1:1:1	150	2.5	16.6×14.8×14.3	5.8	131
44	DRT808/211B	2:1:1	150	2.5	16.6×14.8×14.3	5.9	131
45	DRT808/311B	3:1:1	150	2.5	16.6×14.8×14.3	6	131
46	DRT811/101A	1:1	80	4.5	22.5×22.5×16	7.5	131
47	DRT811/201A	2:1	150	4.5	22.5×22.5×16	6.8	131
48	DRT811/301A	3:1	240	4.5	22.5×22.5×16	6.0	131
49	DRT811/111B	1:1:1	90	4.5	22.5×22.5×16	7.0	131
50	DRT811/211B	2:1:1	150	4.5	22.5×22.5×16	6.5	131
51	DRT811/311B	3:1:1	240	4.5	22.5×22.5×16	6.2	131

說明：

① 上表中所給出的參數是在室溫下測得的典型值。

② 各參數的意義：

u—變比=Ⅰ：Ⅱ：Ⅲ

V_P—各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s

∫udt—額定伏微秒積≈V₁·t_n(在一定頻率范圍內其值基本不變)

L_P—線圈初級電感量 f=1000Hz V=0.3V

L_S—漏感(將次級繞組短路后測量) f=1000Hz V=1V

C_K—分布電容 f=1000Hz V=1V

六．選型指南：

① 首先根據系統的工作電壓V。(有效值)來確定所需的抗電強度Vp，可按表1推薦選擇：

表1：

工作電壓

V。

220V

380V

500V

800V

抗電強度

1.9kV

3.1 kV

4.5 kV

6 kV

② 根據控制級電源電壓和IGBT需要的驅動電壓選擇變比。

例如：若初級脈沖幅值為15V，為了使IGBT可靠驅動，則需要選擇變比為1:1的驅動變壓器，如DRT801/101A、DRT801/111B或DRT802/101A等。若初級脈沖幅值為24-30V，為了使IGBT可靠驅動，則需要選擇變比為2:1的驅動變壓器，如DRT801/201A、DRT801/211B或DRT802/201A等。

③ 根據伏微秒積(∫udt)及驅動脈沖的頻率，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型。

例如：若調制脈沖的頻率為20kHz，脈沖幅度為15V，脈寬為20μs，則其伏微秒積∫udt=15×20=300 μVs，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型，可選DRT802系列產品。若調制脈沖的頻率為50kHz，脈沖幅度為24V，脈寬為10μs，則其伏微秒積∫udt=24×10=240μVs，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型，可選DRT801系列產品。

七．使用指南：

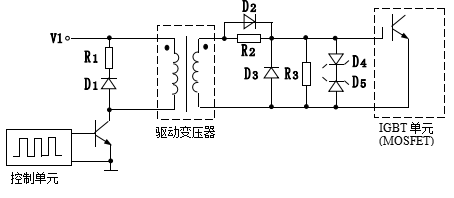

① 典型應用電路：


② 說明：

ⅰ．R₁、D₁主要起續流作用。D₁一般可選1N4007，R₁可選1kΩ~2 kΩ；

ⅱ．D₂、D₃，R₂、R₃主要起整形和防止IGBT柵極開路并提供放電回路。D₂、D₃可選用加速二極管，用以提高IGBT的開關速度，R₂、R₃可選幾十歐姆~幾百歐姆。

ⅲ．D₄、D₅主要起限制加在IGBT(g-e)端的電壓作用，避免過高的柵射電壓擊穿柵極。

ⅳ．驅動變壓器的使用頻率可以在幾kHz ~幾十kHz之間。

八．DRT系列IGBT驅動變壓器的各參數意義及外形圖、安裝尺寸、線圈圖和主要技術參數(典型值)

① 各參數的意義：

u—變比=Ⅰ:Ⅱ:Ⅲ。

V_P—各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s。

∫udt—額定伏微秒積≈V₁·t_n(在一定頻率范圍內其值基本不變)。

V₁—輸入脈沖幅度(初級脈沖電壓)。

t_n—在相應的V₁和f_P下驅動變壓器的額定傳輸脈寬。

V₂—輸出脈沖幅度(次級脈沖幅度)。

R_L—IGBT模塊或MOSFET控制級等效電阻。

L_P—線圈初級電感量 f=1000Hz V=0.3V

L_S—漏感(將次級繞組短路后測量) f=1000Hz V=1V

C_K—分布電容 f=1000Hz V=1V
