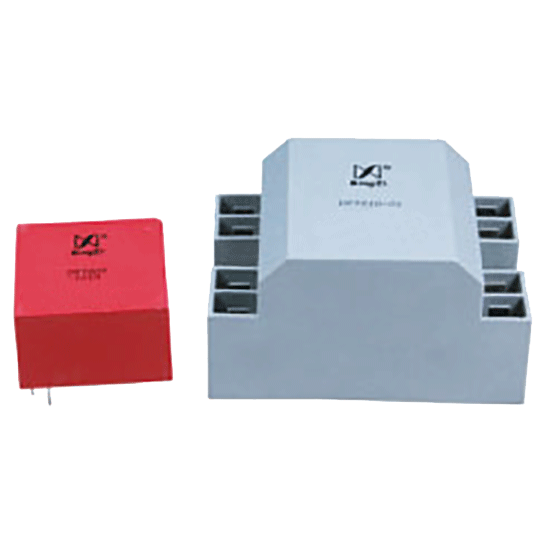

這兩系列產品是高耐壓驅動變壓器。具有結構緊湊的特點，其最顯著的特點是抗電強度極高。另外，DRT810系列產品，初級備有兩個備用的輸入通道，每個通道都接有二極管，次級內置整形電路，在使用中可在可控硅門極串接一個二極管用于阻止負極性門極電流。此外如果想測量可控硅的門極電流可在次級接一測量電阻，將次級輸出點做為測量點進行測量電阻兩端電壓，即可得到門極電流的大小。

一．產品特點：

① 耦合電容低，使之具有很高的抗干擾能力；

② 漏感小，保證了更好的輸出脈沖波形；

③ 無開關延時、瞬時傳輸功率高；

④ 抗電強度高，安全可靠；

⑤ 全封閉，機械和耐環境性能好；

⑥ 體積小巧，結構緊湊，外形美觀，針腳穿孔式安裝，使用方便。

二．使用條件：

① 環境溫度：-40℃~+85℃；

② 相對濕度：溫度為40℃時不大于90%；

③ 大氣壓力：860~1060mbar(約為650~800mmHg)。

三．絕緣耐熱等級：B級(130℃)

四．安全特性：

① 絕緣電阻：常態時大于1000MΩ；

② 阻燃性：符合UL94-V0級。

五．DRT系列高耐壓驅動變壓器各型號典型特性對比表：

序號	型號	變比 (u)	∫udt (μVs)	耐壓 V_P (kV)	外形尺寸 (mm)³	重量	頁碼
1	DRT809/101A	1:1	4000	15	43×43×26	95	135
2	DRT809/201A	2:1	8000	15	43×43×26	90	135
3	DRT809/301A	3:1	12000	15	43×43×26	90.5	135
4	DRT810/101A	1:1	2000	15	90×60×50	335	135
5	DRT810/201A	2:1	2000	15	90×60×50	335	135
6	DRT810/301A	3:1	2000	15	90×60×50	335	135

說明：

① 上表中所給出的參數是在室溫下測得的典型值。

② 各參數的意義：

u—變比=Ⅰ：Ⅱ：Ⅲ

V_P—各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s

∫udt—額定伏微秒積≈V₁·t_n(在一定頻率范圍內其值基本不變)

L_P—線圈初級電感量 f=1000Hz V=0.3V

L_S—漏感(將次級繞組短路后測量) f=1000Hz V=1V

C_K—分布電容 f=1000Hz V=1V

六．選型指南：

① 首先根據系統的工作電壓V。(有效值)來確定所需的抗電強度Vp，可按表1推薦選擇：

表1：

工作電壓

V。

220V

380V

500V

800V

抗電強度

1.9kV

3.1 kV

4.5 kV

6 kV

② 根據控制級電源電壓和IGBT需要的驅動電壓選擇變比。

例如：若初級脈沖幅值為15V，為了使IGBT可靠驅動，則需要選擇變比為1:1的驅動變壓器，如DRT801/101A、DRT801/111B或DRT802/101A等。若初級脈沖幅值為24-30V，為了使IGBT可靠驅動，則需要選擇變比為2:1的驅動變壓器，如DRT801/201A、DRT801/211B或DRT802/201A等。

③ 根據伏微秒積(∫udt)及驅動脈沖的頻率，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型。

例如：若調制脈沖的頻率為20kHz，脈沖幅度為15V，脈寬為20μs，則其伏微秒積∫udt=15×20=300 μVs，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型，可選DRT802系列產品。若調制脈沖的頻率為50kHz，脈沖幅度為24V，脈寬為10μs，則其伏微秒積∫udt=24×10=240μVs，按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型，可選DRT801系列產品。

七．使用指南：

① 典型應用電路：


② 說明：

ⅰ．R₁、D₁主要起續流作用。D₁一般可選1N4007，R₁可選1kΩ~2 kΩ；

ⅱ．D₂、D₃，R₂、R₃主要起整形和防止IGBT柵極開路并提供放電回路。D₂、D₃可選用加速二極管，用以提高IGBT的開關速度，R₂、R₃可選幾十歐姆~幾百歐姆。

ⅲ．D₄、D₅主要起限制加在IGBT(g-e)端的電壓作用，避免過高的柵射電壓擊穿柵極。

ⅳ．驅動變壓器的使用頻率可以在幾kHz ~幾十kHz之間。

八．DRT系列高耐壓IGBT驅動變壓器的各參數意義及外形圖、安裝尺寸、線圈圖和主要技術參數(典型值)

① 各參數的意義：

u—變比=Ⅰ:Ⅱ:Ⅲ。

V_P—各繞組之間施加的抗電強度試驗電壓之有效值，持續時間60s。

∫udt—額定伏微秒積≈V₁·t_n(在一定頻率范圍內其值基本不變)。

V₁—輸入脈沖幅度(初級脈沖電壓)。

t_n—在相應的V₁和f_P下驅動變壓器的額定傳輸脈寬。

V₂—輸出脈沖幅度(次級脈沖幅度)。

R_L—IGBT模塊或MOSFET控制級等效電阻。

L_P—線圈初級電感量 f=1000Hz V=0.3V

L_S—漏感(將次級繞組短路后測量) f=1000Hz V=1V

C_K—分布電容 f=1000Hz V=1V
