北京創四方電子集團股份有限公司
一、特點：
1．印刷線路板直接焊接安裝, 外形美觀；
2．內置精密電阻，可直接測量，使用方便 ；
3．全封閉，機械和耐環境性能好，電壓隔離能力強，安全可靠。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍：20Hz~1kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6kV50Hz /1分鐘；
3．阻燃性：符合UL94-V0級。

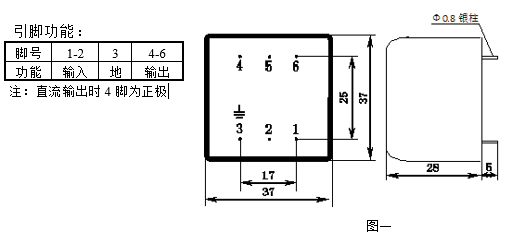

六、外形圖、安裝尺寸(見圖一)和引腳功能(如下表)：
七、型號及性能參數：
型號 | 額定輸入電壓 | 額定輸出電壓 | 非線性度 | 相移 | 隔離電壓 (kV) |
TV2033-01 | 380Vrms | 5Vrms | ≤1% | ≤60’ | ≥2 |
TV2033-01D | 380Vrms | 5VDC | ≤1% | ≤60’ | ≥2 |
TV2033-02 | 220Vrms | 5Vrms | ≤1% | ≤60’ | ≥2 |
TV2033-02D | 220Vrms | 5VDC | ≤1% | ≤60’ | ≥2 |
TV2033-03 | 100Vrms | 5Vrms | ≤1% | ≤60’ | ≥2 |
TV2033-03D | 100Vrms | 5VDC | ≤1% | ≤60’ | ≥2 |
(說明：若表中參數不能滿足用戶要求，可按用戶要求設計定制。)
