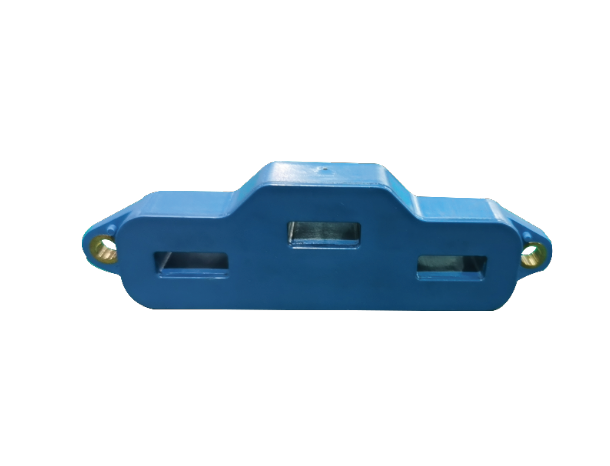

一、功能描述
本系列傳感器的原邊與副邊之間是絕緣的，用于直流、交流和脈沖電流的測量。
二、特性
◆ 開環霍爾 ASIC 原理；
◆ 原邊與副邊隔離；
◆ 低功耗；
◆ 寬量程；
◆ 無插入損耗
◆ 原材料符合 UL 94-V0
三、 應用領域
◆ 電機控制器
◆ 不間斷電源 (UPS)
◆ 直流電機驅動的靜止式變流器
◆ 開關電源 (SMPS)
◆ 電焊機電源
四、 型號列表
產品型號 | ||
型號 | 額定輸入電流 IPN (A) | 測量范圍 IPM (A) |
HS77M-800A-C | 800 | ±800 |

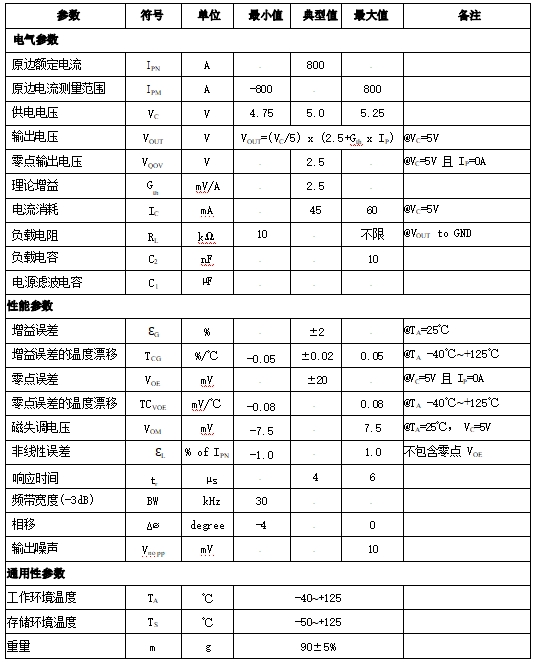

HS77M-800A-C 參數表
注意：
(1) 輸出電壓 Uout 、偏移電壓 UQOV 、靈敏度 Gth 與電源 Vc 完全成比例依賴關系。
(2) 待測電流的頻率需限制在傳感器頻帶范圍內，否則會引起磁芯及芯片過熱。
(3) 錯誤的接線方式可能會損壞傳感器。

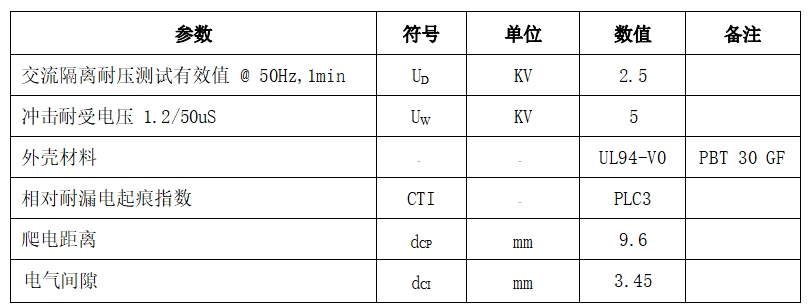

五、 絕緣特性
六、 最大限值
參數 | 符號 | 單位 | 數值 |
供電電壓 | VC | V | 7.0 |
連續輸出電流 | Iout | mA | - |
靜電放電-接觸放電 | VESD | KV | 2 |

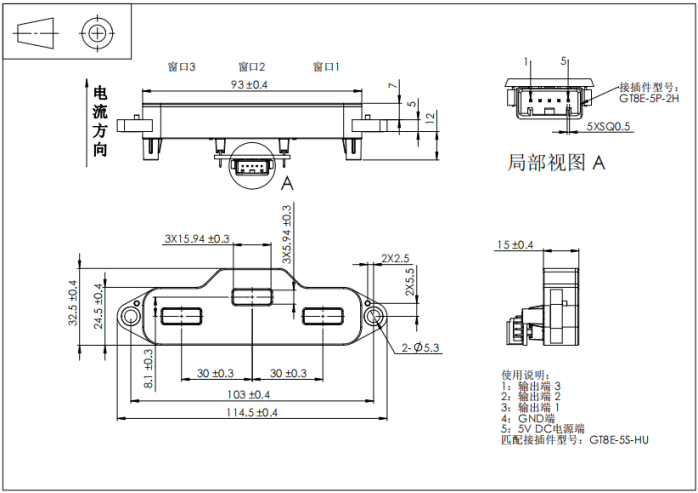

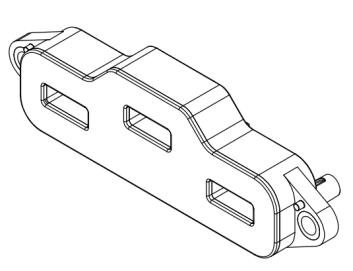

七、 機械尺寸
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求
的電子或電氣設備中。
注意，小心電擊。
傳感器工作時， 某些部位可能會承受危險電壓(如原邊母排、電源)，忽視這些將導致?lián)p壞和嚴重危 險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽 罩，主電源必須能被斷開。
