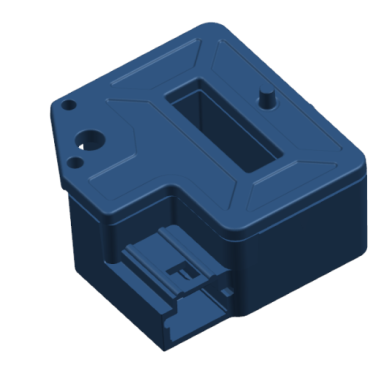

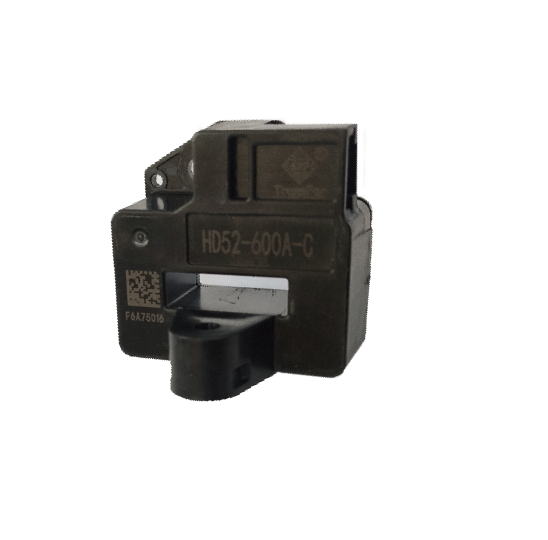

功能描述：
本系列傳感器的原邊與副邊之間是絕緣的，用于直流、交流和脈沖電流的測量。
特性
◆ 開環霍爾ASIC原理；
◆ 原邊與副邊隔離；
◆ 低功耗；
◆ 寬量程；
◆ 無插入損耗
◆ 原材料符合UL 94-V0
應用領域
◆ 電機控制器
◆ 不間斷電源 (UPS)
◆ 直流電機驅動的靜止式變流器
◆ 開關電源 (SMPS)
◆ 電焊機電源
型號列表：
產品型號 | ||
型號 | 額定輸入電流IPN (A) | 測量范圍 IPM (A) |
HD52-1500A-C | 1500 | ±1500 |
HD52-1500A-C參數表
參數 | 符號 | 單位 | 最小值 | 典型值 | 最大值 | 備注 |
電氣參數 | ||||||
原邊電流測量范圍 | IPN | A | -1500 | 1500 | ||
供電電壓 | VC | V | 4.5 | 5.0 | 5.5 | |
輸出電壓 | VOUT | V | VOUT=(VC/5) x (2.5+Gth x IP) | @ VC | ||
零點輸出電壓 | VQOV | V | 2.490 | 2.5 | 2.510 | @VC=5且 IP=0A |
理論增益 | Gth | mV/A | 1.333 | |||
電流消耗 | IC | mA | 10.6 | 13.2 | 15.8 | |
負載電阻 | RL | kΩ | 4.7 | - | 不限 | @VOUT to GND |
負載電容 | C2 | nF | - | 1 | 10 | |
電源濾波電容 | C1 | nF | - | - | 100 | |
性能參數 | ||||||
增益誤差 | ?G | % | -1 | 1 | ||
增益誤差的溫度漂移 | TCG | %/℃ | -0.013 | 0.013 | @TA -40℃~125℃ | |
零點誤差 | VOE | mV | -10 | 10 | @VC=5V且IP=0A | |
輸出鉗位電壓 | VSZ | V | 4.75 | @VC=5V | ||
零點誤差的溫度漂移 | TCVOE | mV/℃ | -0.06 | 0.06 | @TA -40℃~125℃ | |
磁失調電壓 | VOM | mV | 2 | @TA=25@VC=5V after±IP | ||
非線性誤差 | ?L | % of IPN | -1 | 1 | 不包含零點 VOE | |
響應時間 | tr | uS | 3.0 | 3.7 | - | |
頻帶寬度(-3dB) | BW | KHz | 30 | |||
相移 | ?? | degree | - | |||
輸出噪聲 | Vno pp | mV | 10 | @DC to 30KHZ | ||
通用性參數 | ||||||
工作環境溫度 | TA | ℃ | -40….+125 | |||
存儲環境溫度 | TS | ℃ | -55….+125 | |||
重量 | m | g | 48 | |||
注意：
（1） 輸出電壓Uout、偏移電壓UQOV、靈敏度Gth與電源Vc完全成比例依賴關系；
（2） 待測電流的頻率需限制在傳感器頻帶范圍內，否則會引起磁芯及芯片過熱；
（3） 錯誤的接線方式可能會損壞傳感器；
絕緣特性：
參數 | 符號 | 單位 | 數值 | 備注 |
交流隔離耐壓測試有效值 @ 50Hz,1min | UD | KV | 4 | |
沖擊耐受電壓1.2/50uS | UW | KV | - | |
外殼材料 | - | - | UL94-V0 | PBT+30%GF |
相對耐漏電起痕指數 | CTI | - | - | |
爬電距離 | dCP | mm | - | |
電氣間隙 | dCI | mm | - |
最大限值：
參數 | 符號 | 單位 | 數值 |
供電電壓 | VC | V | 7 |
連續輸出電流 | Iout | mA | ±10 |
靜電放電-接觸放電 | VESD | KV | 2 |
機械尺寸：
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。
注意，小心電擊。
傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。 主電源必須能被斷開
