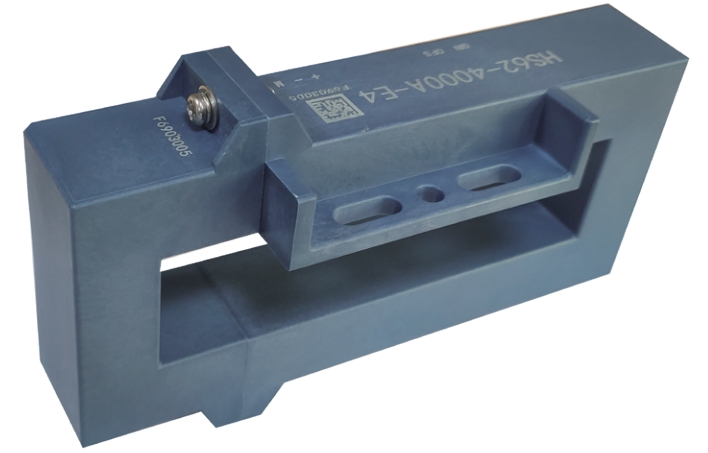

功能描述：
本系列傳感器的原邊與副邊之間是絕緣的，用于直流、交流和脈沖電流的測量。
◆ 開環霍爾原理；
◆ 原邊與副邊隔離；
◆ 低功耗；
◆ 寬量程；
◆ 無插入損耗
◆ 原材料符合UL 94-V0
應用領域
◆ 變頻器
◆ 不間斷電源 (UPS)
◆ 直流電機驅動的靜止式變流器
◆ 開關電源 (SMPS)
◆ 電焊機電源
◆ 電池管理
型號列表：
產品型號 | ||
型號 | 額定輸入電流IPN (A) | 測量范圍 IPM (A) |
HS62-5000A-E4 | 5000 | ±6000 |
參數表：
參數 | 符號 | 單位 | 數值 | 測試條件 |
電氣參數 | ||||
供電電壓(±5%)(1) | VC | V | ±15 | |
消耗電流 | IC | mA | ±25 | |
輸出電壓 (模擬輸出) | VOUT | mV | ±5V±50 | @ ± IPN, RL = 10 k?, TA = 25°C |
輸出鉗位電壓 | Vmax | V | 8.5V | @ ± IPM, RL = 10 k?, TA = 25°C |
過電流能力(1ms) | IPC | At | 5* IPN | |
絕緣電阻 | RIS | MΩ | >1000 | @ 500 VDC |
內部阻抗 | ROUT | Ω | 100 | 近似值 |
負載電阻(2) | RL | KΩ | >10 | |
性能參數 | ||||
線性度(3) (0…±IPN) | εL | %of IPN | <±0.5 | |
精度 | X | % | <±1 | @ IPN, TA = 25°C |
(去除零點失調電壓) | ||||
零點失調電壓 | VOE | mV | <±20 | @TA = 25°C |
磁失調電壓 | VOM | mV | <±10 | @ IP= 0; |
1倍額定電流沖擊后 | ||||
零點失調溫漂 | TCVOE | mV/K | <±0.5 | @HS62-A-E4 |
輸出失調溫漂 | TCVOUT | ppm/K | <500 | @% of reading |
響應時間 | tr | μS | <3 | @ 90% of IPN 階躍響應 |
電流跟隨di/dt | di/dt | A/μS | >500 | |
頻帶寬度 (4) | BW | kHz | DC~40 | @-3dB |
通用性參數 | ||||
工作環境溫度 | TA | ℃ | -40….+85 | |
存儲環境溫度 | TS | ℃ | -40….+105 | |
重量 | m | g | - | 近似值 |
注意：
（1）在±12V≤VC≤±15V的供電情況下，傳感器的測量范圍將減少；
（2）如果客戶使用1 KΩ的負載電阻，待測電流需要限制在額定電流，如果要測量全量程電流，負載電阻應
至少為10 KΩ。
（3）線性度數據不包括零點失調；
絕緣特性：
參數 | 符號 | 單位 | 數值 | 備注 |
交流隔離耐壓測試有效值 @ 50Hz,1min | UD | KV | 3 | |
沖擊耐受電壓1.2/50uS | UW | KV | 12 | |
外殼材料 | - | - | UL94-V0 | PTE+30%GF |
相對耐漏電起痕指數 | CTI | PLC | 3 | |
爬電距離 | dCP | mm | 17 | |
電氣間隙 | dCI | mm | 12 |
最大限值：
參數 | 符號 | 單位 | 數值 |
供電電壓 | VC | V | ±18 |
輸出電流（輸出對地短路） | Iout | mA | - |
靜電放電-接觸放電 | VESD | V | - |
機械尺寸：
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。
注意，小心電擊。
傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。 主電源必須能被斷開。
