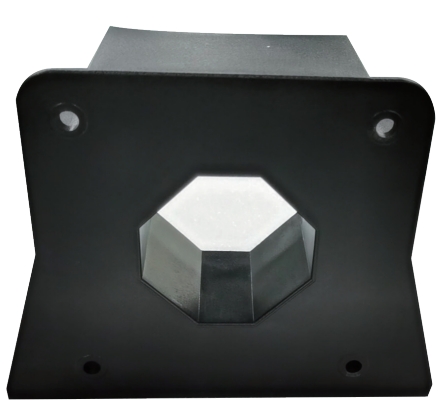

功能描述：
本系列傳感器的原邊與副邊之間是絕緣的，用于直流、交流、脈沖的測量。
◆ 閉環霍爾原理；
◆原邊與副邊隔離；
◆ 高精度，線性度好；
◆ 寬量程；
◆ 無插入損耗；
◆ 原材料符合UL 94-V0；
應用領域
◆交流變頻驅動和伺服電機驅動
◆直流電機驅動的靜態轉換器
◆電池供電應用
◆不間斷電源供應(UPS)
◆開關式電源(SMPS)
◆焊接用電源。
型號列表：
產品型號 | ||
型號 | 額定輸入電流IPN (A) | 測量范圍 IPM (A) |
HS75-2000A-C | 2000 | ±3000 |
參數表：
參數 | 符號 | 單位 | 數值 | 測試條件 |
電氣參數 | ||||
原邊額定輸入電流 | IPN | A | 2000 | |
原邊測量電流范圍 | IPM | A | 0~±3000 | @VC=±24V |
匝比 | KN | T | 1:5000 | |
供電電壓(±5%) | VC | V | ±15~24 | |
消耗電流 | IC | mA | 33(@±24V)+Is | |
額定輸出電流 | IsN | mA | 400 | |
性能參數 | ||||
線性度(3) (0…±IPN) | εL | %of IPN | <±0.1 | |
精度 | X | % | <±0.3 | @ IPN, TA = 25°C |
(去除零點失調電壓) | ||||
失調電流 | IO | mA | <±0.5 | @TA = 25°C |
磁失調電流 | IOM | mA | @ IP= 0，特定RM下3*IPN | |
零點溫漂 | IOT | mA | <±0.5 | |
<±1.5 | -40°C~ -25°C | |||
響應時間 | tr | μS | <1 | |
電流跟隨精度 | di/dt | A/us | >50 | |
頻率帶寬 | BW | KHZ | 100 | |
通用性參數 | ||||
工作環境溫度 | TA | ℃ | -40….+85 | |
存儲環境溫度 | TS | ℃ | -50….+90 | |
副邊線圈電阻 | Rs | Ω | 25 | @TA = 70°C |
26 | @TA = 85°C | |||
重量 | m | Kg | 1.5 | 近似值 |
絕緣特性：
參數 | 符號 | 單位 | 數值 | 備注 |
交流隔離耐壓測試有效值 @ 50Hz,1min | UD | KV | 6 | |
沖擊耐受電壓1.2/50uS | UW | KV | - | |
外殼材料 | - | - | UL94-V0 | |
相對耐漏電起痕指數 | CTI | - | 600 | |
爬電距離 | dCP | mm | 29.1 | |
電氣間隙 | dCI | mm | 27.1 |

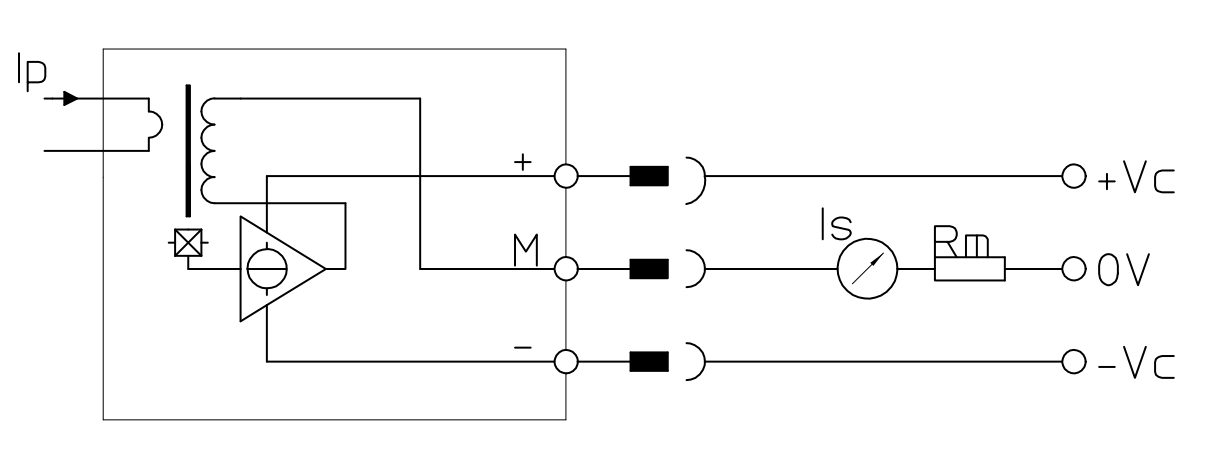

接線圖：
RM測量電阻
TA = 70°C |
TA = 85°C |
Ω | |||||
RM min | RM max | RM min | RM max | ||||
VC=±15V | @±2000Amax | 0 | 8 | @±2000Amax | 0 | 7 | |
@±2200Amax | 0 | 5 | @±2200Amax | 0 | 4 | ||
VC=±24V | @±2000Amax | 5 | 29 | @±2000Amax | 13 | 28 | |
@±3000Amax | 5 | 11 | @±2800Amax | 13 | 13 | ||

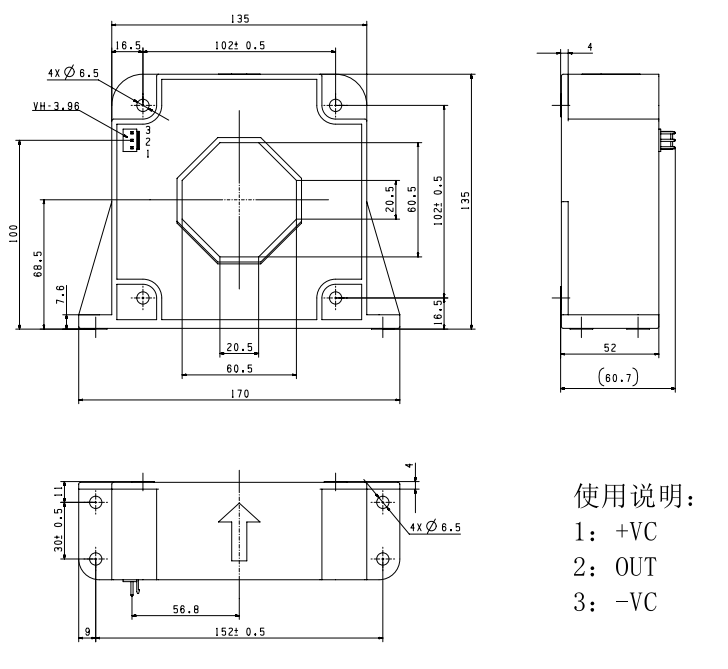

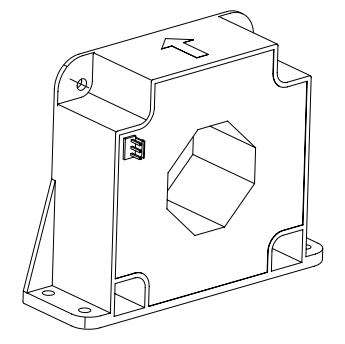

機械尺寸：
注意：
傳感器使用必須遵循 IEC61010-1 標準。 傳感器必須按照使用說明要求安放在符合應用標準和安全要求的電子或電氣設備中。
注意，小心電擊。
傳感器工作時，某些部位可能會承受危險電壓（如原邊母排、電源），忽視這些將導致?lián)p壞和嚴重危險。 傳感器是內置式設備，在安裝完畢后其導電部分一定要保證不被外界觸及。必要時可加裝保護殼或屏蔽罩。 主電源必須能被斷開
