■ | 典型性能 | |
● | 單路輸出模式 | |
● | 輸出總功率75W | |
● | 輸出電壓12~48V | |
● | 輸入電壓范圍85~265VAC、77~370VDC | |
● | 高隔離電壓3000VAC | |
● | 鏍絲鎖定安裝 | |
● | 開關頻率80kHz | |
■ | 輸入特性 | |||
輸入電壓 | 85~265VAC/47～63Hz 77~370VDC | |||
輸入頻率范圍(AC) | 47～63Hz | |||
輸入電流 | 1.0A Max | |||
功率因數 | 0.95 Min | |||
■ | 輸出特性 | |||
輸出電壓精度 | 標稱輸出電壓±2% | |||
負載效應 | 10%~100%Ionom變化時 △ Voutnom≤±0.5% | |||
源效應 | Vinmin~Vinmax變化時 △ Voutnom≤±0.2% | |||
紋波及噪聲 | ≤10% Voutnom（max） | |||
轉換效率 | 見產品選型表 | |||
溫度系數 | ≤±0.02%/℃ （最大值） | |||
■ | 一般特性 | |||
隔離電壓 | Vin~Vout二者之間為3000VAC/min | |||
絕緣電阻 | ≥100M? | |||
平均無故障間隔時間 | ≥1×10?h Telcordia SR-332（Ta=25℃） | |||
保護功能 | 短路保護（自恢復）\輸入欠壓\過溫度 | |||
工作溫度 | ?40~+60℃滿載使用/+60~+85℃降額使用 | |||
儲存溫度 | ?40~+125℃ | |||
相對濕度 | 20RH~90RH | |||
冷卻方式 | 自然冷卻 | |||
■ | 選型表 | ||||
型號 | 輸入電壓范圍 | 輸出電壓/電流 | 最大容性負載（μF） | 典型效率 | |
FLS75-12-WFCI | 85V-265V/77V-370V | 12/6.25 | 90 | ||
FLS75-24-WFCI | 85V-265V/77V-370V | 24/3.125 | 90 | ||
FLS75-36-WFCI | 85V-265V/77V-370V | 36/2.08 | 92 | ||
FLS75-48-WFCI | 85V-265V/77V-370V | 48/1.56 | 92 |

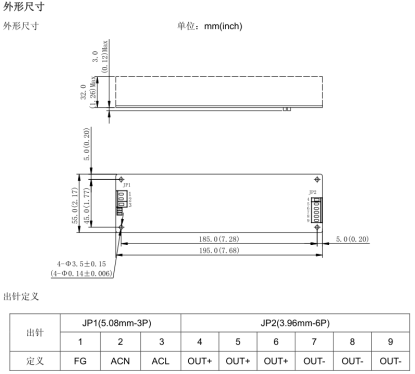

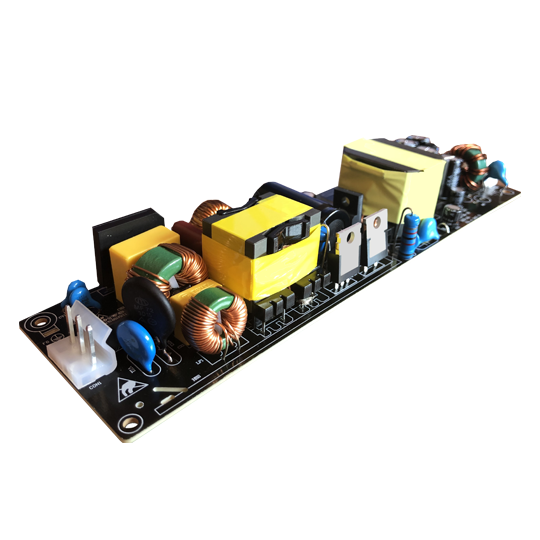

■ | 產品示意圖 |
